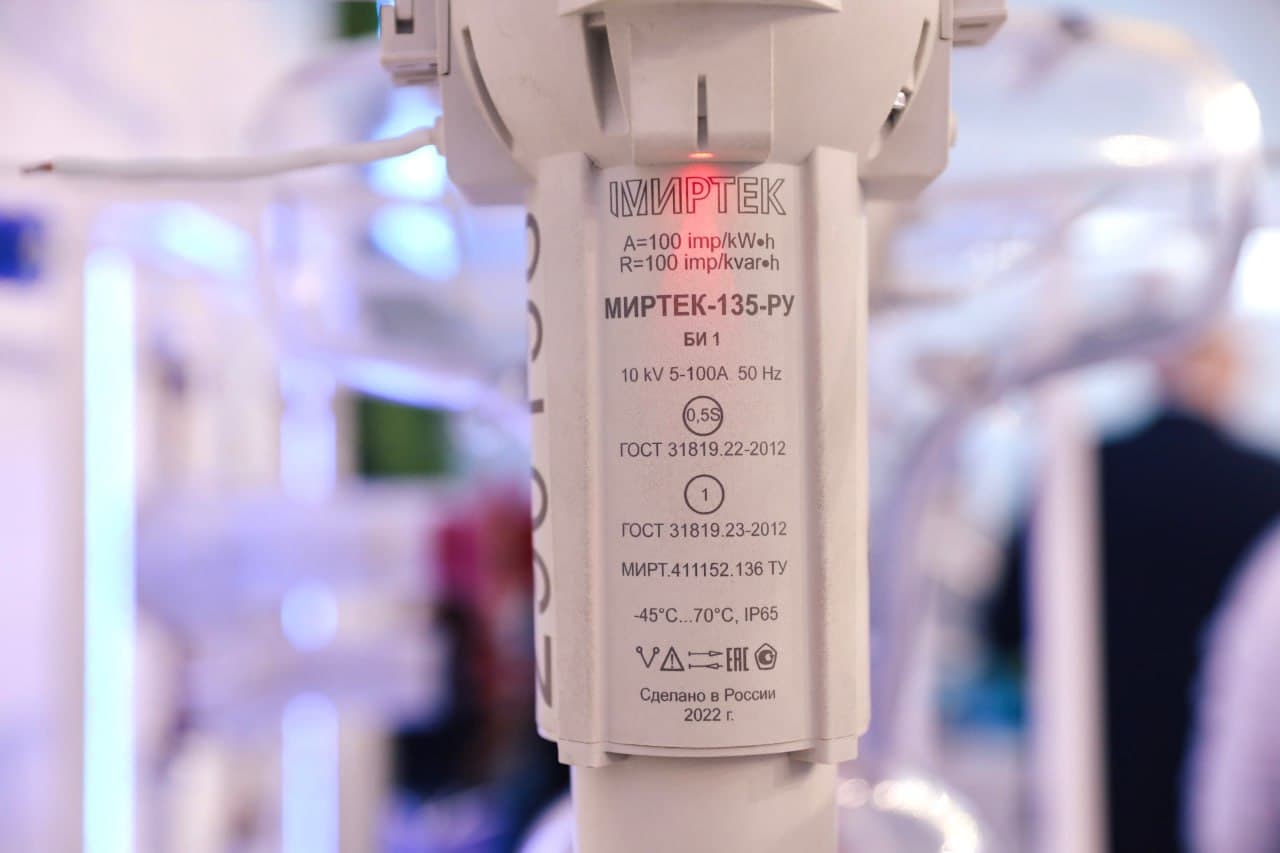

Высоковольтные приборы учётаВПУ МИРТЕК-135для сетей 6 и 10 кВ
Подберём исполнение под проект, организуем поставку и обеспечим техническое сопровождение.
- Аттестовано ПАО «Россети»
- Гарантия 5 лет
- Интервал поверки — 10 лет
- Прямые поставки
Где применяется ВПУ МИРТЕК
- 01
Новое строительство
Коммерческий учет на новых объектах электросетевого хозяйства.
- 02
Технологическое присоединение
Быстрый ввод в эксплуатацию при подключении новых потребителей.
- 03
Замена ПКУ
Без демонтажа, крана.
- 04
Реконструкция
Модернизация систем учета при реконструкции ВЛ и РУ.

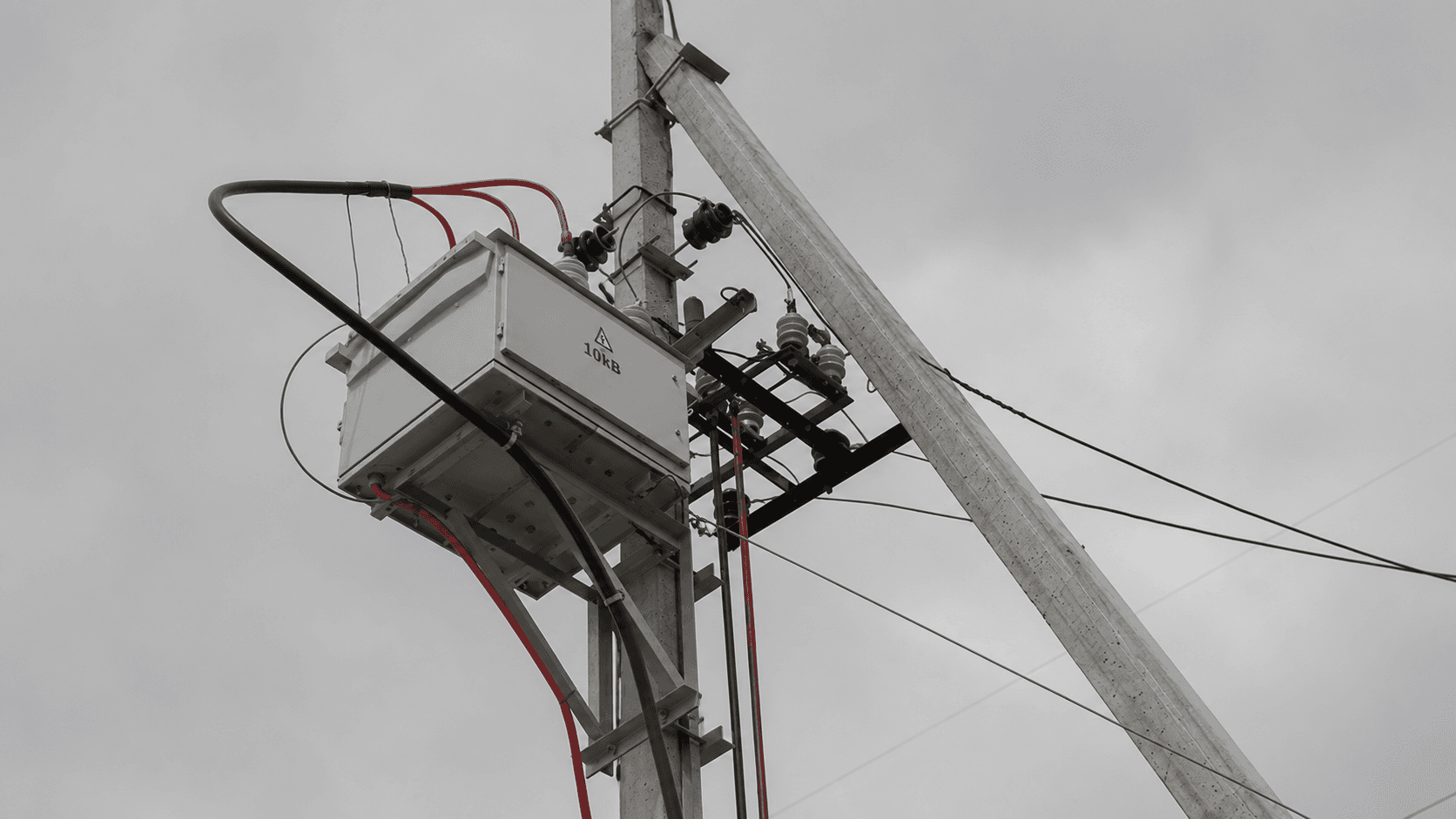

ВПУ МИРТЕК vs традиционный ПКУ
Одно устройство вместо ТТ, ТН и счётчика

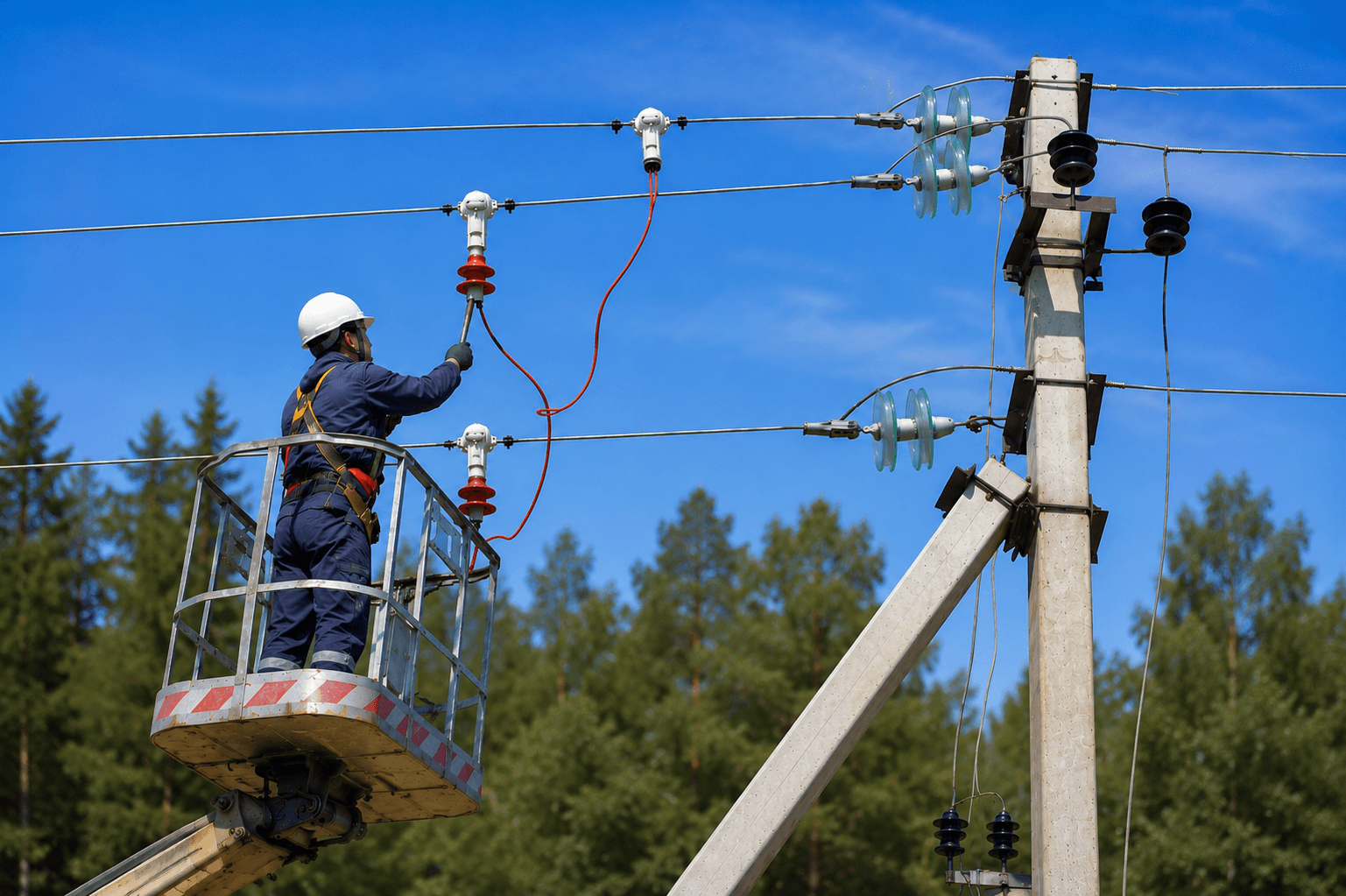

Установка на воздушных линиях (ВЛ)
- Монтаж без разрыва линии
- Без усиления существующих опор
- Настройка связи до подъема на опору
- Полный разрыв линии
- Требуется усиление опор
- Настройка после монтажа на высоте
Видео монтажа и эксплуатации
Показываем полный комплект, процесс установки и установку оборудования на действующей линии.
Что входит в комплект поставки
В коробке уже есть всё необходимое для монтажа: измерительные блоки, выносной дисплей, мастер-считыватель, комплект шин, крепеж и документация.
Содержание видео
Оставьте заявку на консультацию
- Проверка проекта перед поставкой
- Срок поставки — от 30 дней
- Поставка от 1 прибора по всей России
Техническая документация и паспорта ВПУ МИРТЕК-135
Полный комплект чертежей, руководств по эксплуатации и сертификатов для проектирования и согласования
Ключевые характеристики
- Класс напряжения
- 6 и 10 кВ
- Максимальный ток
- 100–300 А
- Класс точности
- 0,5S
- Температура
- -45...+70 °C
- Терм. стойкость
- 12,5 кА
- Класс точности (акт. энергия)
- 0,5S
- Класс точности (реакт. энергия)
- 1
- Стартовый ток (акт.)
- 5, 10, 20 мА
- Стартовый ток (реакт.)
- 10, 20, 40 мА
- Постоянная (акт.)
- 4–500 имп/(кВт·ч)
- Постоянная (реакт.)
- 4–500 имп/(квар·ч)
- Номинальное напряжение
- 6 / 10 кВ
- Диапазон питания
- 0,75–1,2 Uном
- Частота сети
- (50±7,5) Гц
- Номинальный ток
- 5 / 10 / 20 А
- Максимальный ток
- 100 / 200 / 300 А
- Потребляемая мощность
- 70 В·А (8,5 Вт)
- Рабочая температура
- -45 ... +70 °С
- Межповерочный интервал
- 10 лет
- Срок службы
- ≥ 30 лет
- Наработка на отказ
- ≥ 220 000 ч
- Ветровая нагрузка
- VI район (1250 Па)
- Гололёд
- VI район (35 мм)
- Ток терм. стойкости
- 12,5 кА (2 с)
- Ток эл.-дин. стойкости
- 32 кА
- Нагрев проводов ВЛ
- 200°C / 10с; 75°C / 6ч
- Пляска проводов
- 10⁵ циклов (0,82 Гц)
- Вибрация проводов
- 10⁸ циклов (90–93 Гц)
Документация и материалы
Часто задаваемые вопросы
Ответы об устройстве ВПУ МИРТЕК и условиях сотрудничества.
Про оборудование
Прибор разработан для коммерческого учета в сетях класса напряжения 6 и 10 кВ.

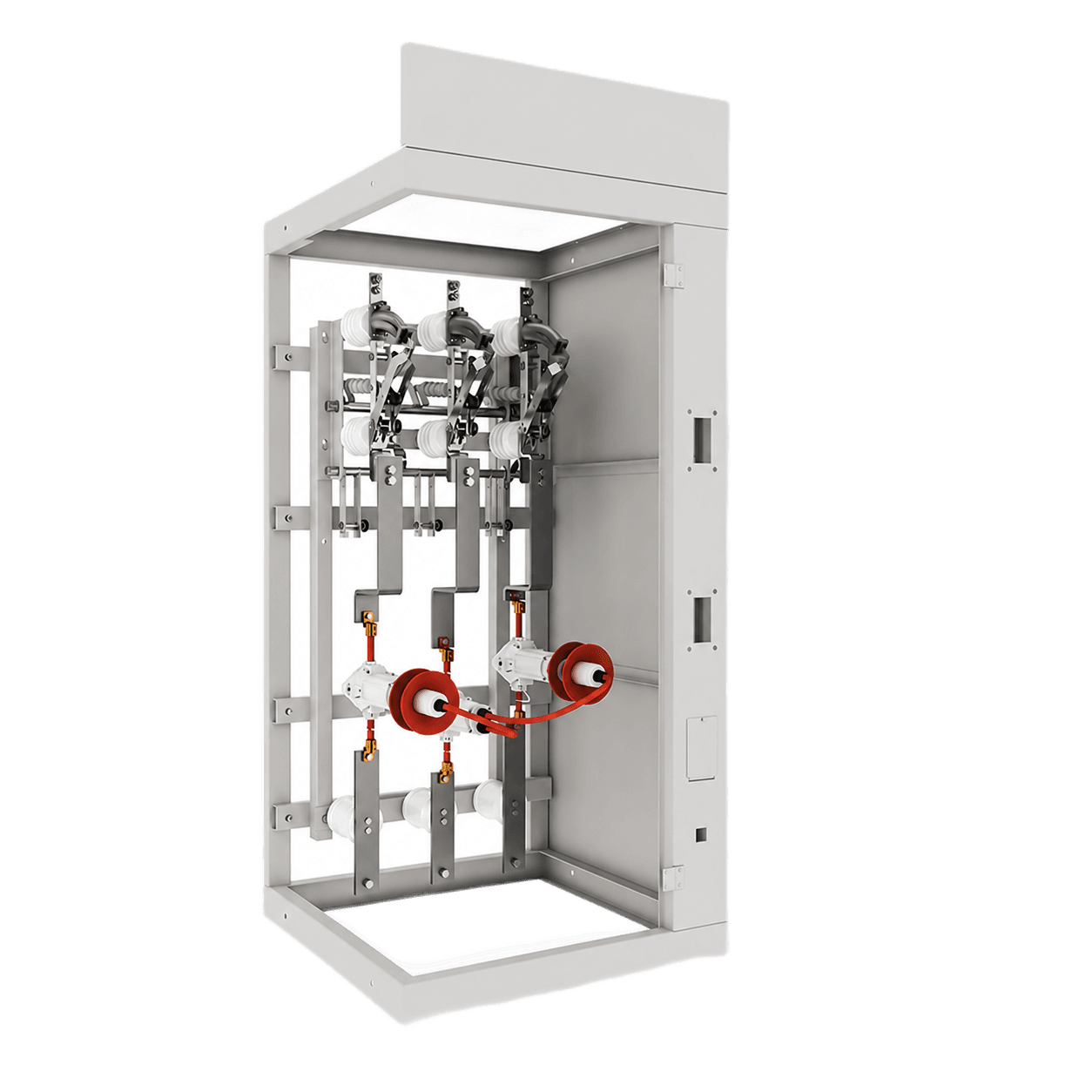

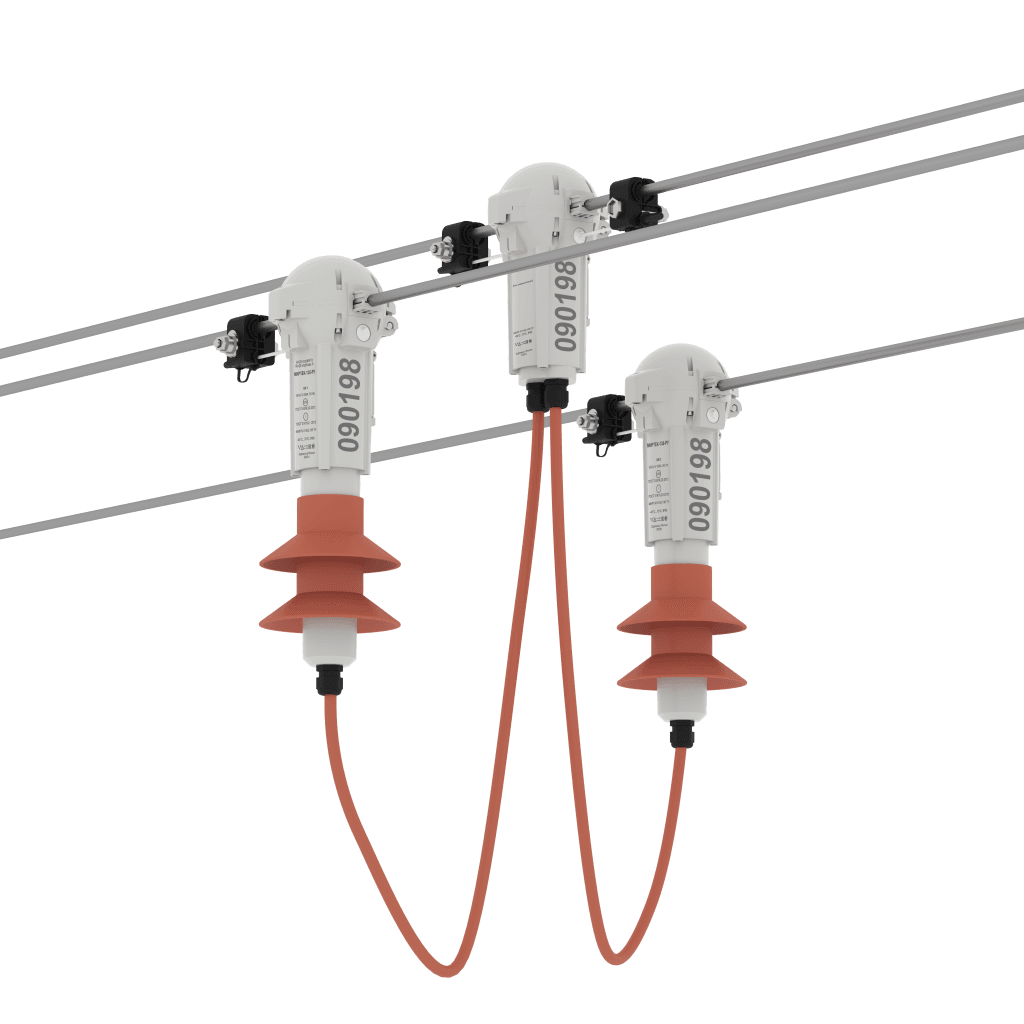

Предусмотрено два исполнения: для установки на воздушных линиях (ВЛ) и для установки внутри комплексных распределительных устройств (КСО / КРУ).
ВПУ весит 7 кг (против 150+ кг у ПКУ), монтируется за 1–2 часа без автокрана, не требует усиления опор и полностью исключает риск феррорезонанса за счет отсутствия трансформаторов напряжения.
Межповерочный интервал составляет 10 лет без демонтажа прибора, а общий срок службы заявлен на уровне не менее 30 лет (220 000 часов наработки).
Условия сотрудничества
Доставка по всей России в среднем занимает от 30 до 45 дней. Все логистические детали и график строго согласовываются до подписания договора.
Мы осуществляем поставки от 1 прибора по всей России — работаем как с единичными отгрузками, так и с крупными партиями под масштабные проекты.
Мы организуем тестовую эксплуатацию оборудования сроком до 2 месяцев на вашем действующем объекте до принятия окончательного решения о закупке. Если не подойдет - возврат по акту приема-передачи
Предоставляется 5 лет гарантии с полным циклом замены и техподдержки, а также прямые поставки с завода без посредников и переплат.
